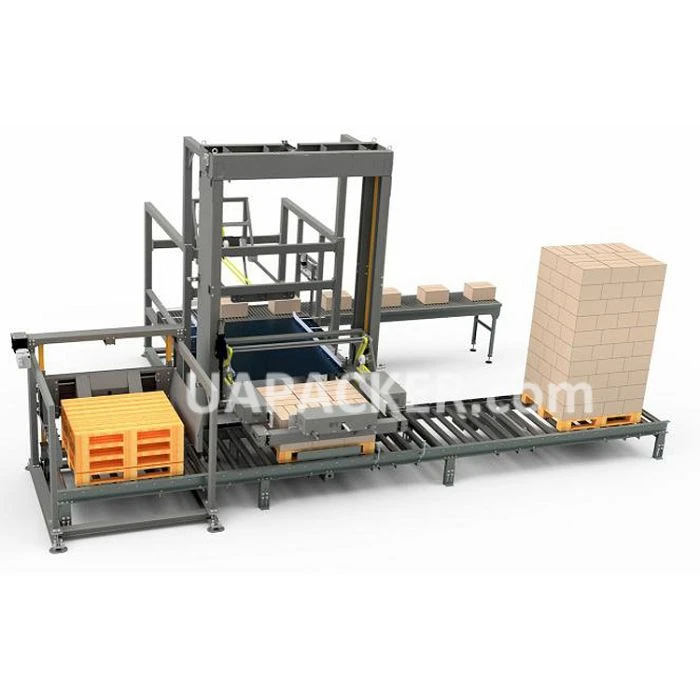

碼垛機

碼垛機結構

(1)利用各種傳感器和位置控制，將產品按一定的形式碼放。

(2) 疊片形式：由用戶設計

手術

(1)送料輸送帶將產品排列在滾筒輸送帶上。

(2)傳感器檢測到定量的產品，然後通過推桿將其輸送到主滾筒輸送帶上。

(3)在主滾筒輸送帶上，產品按照各層要求的排列運行後，處於待機狀態的夾鉗臂到達指定的夾箝位置後，經傳感器檢測到後下降並停止。 和托盤來完成碼垛作業。

(4)利用托盤鉤和托盤提升輸送帶將托盤庫內存放的托盤以托盤的形式從托盤庫中卸載，到達設計位置後進入待機狀態。 輸送托盤，完成碼垛作業，自動供應托盤。

(5)產品碼垛完成後，機械臂作180度角運動。 到達下降傳感器位置後開始下降，進行產品碼垛作業。 產品卸完後，返回指定位置按相反順序支撐產品。

1、結構框架焊接而成，堅固耐用，具有可調節底座功能

2、主升降平台採用SEW電機驅動

3、入口處高速輸送帶分箱、暢通輸送帶分箱、堆垛區滾筒輸送機、輸出2.5m鏈條輸送機、自由滾筒輸送機

4、採用安全保護裝置，採用德國西門子PLC控制系統

5.人機界面，便攜式故障自動顯示

主要技術參數

1.型號：PZ20

2、操作方式：臥式托盤式

3、生產能力：20-35盒/分鐘

4.托盤尺寸：取決於客戶要求

5.紙箱尺寸：取決於客戶要求

6、排列方式：根據客戶要求

7、托盤庫：標配10個托盤

8、功耗

功率：8千瓦

耗氣量：450L

9. 堆棧限制

托盤輸送機：2個托盤

10. 設備尺寸（大約）

L8600*W4150

重量：5500公斤

11. 輸送機高度（大約）

料箱輸送帶：850mm

托盤輸出輸送帶：650mm

12. 堆棧存儲

承載量

- 自動供應10至15疊板

- 從底部開始供應

- 控制電機

- 操作按鈕

- 堆疊板彈出器損壞

堆疊式輸送帶

- 過載鍊板

- 啟動和停止驅動器

- 可調節的堆疊導軌； 料堆進料端氣動控制； 空垛位置檢測器。

電氣、氣動品牌

1、PLC：西門子

2、低壓電器元件：法國施耐德

3、逆變器：德國博士

4、操作按鈕、開關、指示燈：法國施耐德

5、光電開關：德國SICK或日本OMRON

6、接近開關：德國SICK

7、人機界面：德國SIEMENS

8.氣缸及電磁閥：台灣AIRTEC

1）操作人員不得進入機器工作範圍。 聯合作業區內人機不能同時工作。

2）機器工作區域周圍應設置護欄。

3）進入圍欄的操作人員必須經過安全培訓。 護欄的安全開關起到緊急停止的作用。

4）系統所有可操作的控制裝置均應安裝在防護圍欄外。

5）機器自動啟動、重新啟動和手動操作前必須檢查必要的操作條件。

6）其他安全條件必須符合國家法律的有關規定。

7）其他安全條件必須按照用戶制定的安全規定執行。

碼垛機可以通過一系列機械動作，將包裝好的產品（箱/袋/桶/袋）按一定的順序碼垛在空托盤上，方便散裝產品的裝卸和運輸。 可以改善現場操作環境，提高生產效率，滿足客戶對生產技術和包裝的要求。

我們提供設備和自動化方面的技術諮詢和解決方案服務。

客戶可以實地參觀我廠，現場演示設備的操作和操作。

免費提供工廠佈局設計和生產線設備運行驗證。

可以保證樣品和設備的準時交付。

專人密切跟進所有訂單並及時通知客戶。

所有售後請求將在 24 小時內回复。
